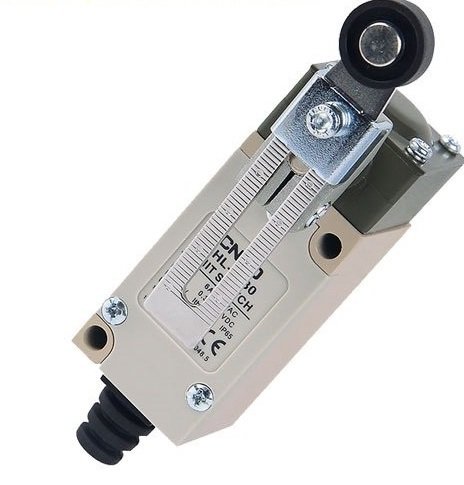

CHL-5030 AÇISAL KOL AYARLI MAKARALI LİMİT SWİTCH SİVİÇ

CNTD CHL-5030 AÇISAL KOL AYARLI MAKARALI LİMİT SWİTCH SİVİÇ

Dar Metal Gövde

CE Sertifikalı

IP 65 Koruma

1 NO 1 NC Kontak

Gümüş kontaklar

-5.. + 65°C de Çalışma

Toplam boyut: 100 x 33 x 33mm

Çift Kopma Mekanizması: 1 NO + 1 NC Zorla Kesme hızlı eylemi

Nominal Gerilim / Akım: 10 (4) A, 125, 250VAC / 6 (2) A, 380VAC Endüktans Yükü için, Cos Φ = 0.4

Kontak direnci: 25m Ω maks. (başlangıç ​​değeri)

Hakaret direnci: 100m Ω min. (500VDC'de)

Dielektrik gücü: 1000VAC, 50/60 HZ, aynı polaritelerin terminalleri arasında 1 dakika süreyle

1500VAC, 50/60 HZ, 1 dakikalık akım taşıyan ve iletmeyen metal parçalar arasında

Her terminal ve toprak arasındaki 1 dakika boyunca 1500VAC, 50/60 Hz

Elektriksel Ömür: 10A 250VAC'de 500.000 rezistif

Mekanik Ömür: 10,000,000 işlem dakika. (dereceli şartlar altında)

Çalışma Hızı: 5mm / s ila 0.5m / s

Koruma derecesi: IP65

Ortam Sıcaklığı Rised: Ortam sıcaklığı üzerinden nominal voltaj / akımdaki maksimum 30 ° C

Çalışma sıcaklığı: -5 ° C ~ + 65 ° C (buzlanma olmadan)

Depolama sıcaklığı: -5 ° C ~ + 65 ° C (buzlanma olmadan).

Şok direnci: Mekanik dayanıklılık: 1000m / s 2 dak.

Terminal Vidası Torsinal Kuvveti: 6-8 kgf-cm

Diğer Vidalı Burulma Gücü: Kapak 12-14 kgf-cm / Kafa 8-9 kgf-cm / Montaj 50-60 kgf / cm

Çıplak Tel Çapı: Φ 2 Maks.

Kablo Çapı : Φ 9 Maks. (IP kablo kullanılıyorsa IP 65, Φ 8-9)

CNTDswitch siviç

Limit siviç switchin kontaklarının pozisyon değiştirmesi, yani açık konumdan kapalı konuma veya kapalı konumdan açık konuma geçmesi sonucu herhangi bir elektrik devresi açılır veya kapanır. Limit switch yada diğer adıyla sınır şalteri, bir hareketli mekanizmanın temas etmesi sonucu mekanik olarak tahrik edilerek elektriksel kontakları pozisyon değiştiren elektriksel bir anahtardır.

Özellikler

Limit Switchlerin Uygulama Alanları

Mekanik limti siviçler Her ne kadar, günümüzde daha teknolojik olan endüktif sensör, kapasitif sensör, fotoelektrik sensör vb. temassız algılayıcılar da limit switch yerine kullanılabilse de limit switchler, düşük maliyetleri, basit yapıları, montajında daha az teknik bilgi gerektirmeleri, elektronik parçası olmadığından dolayı voltaj değişimlerinden ve pik akımlarından etkilenmemeleri, sensörlere göre daha mukavim bir yapıya sahip olmaları, her endüstriyel elektrik malzemesi satıcısının stoğunda bulunmaları gibi bir çok avantajından dolayı hala tercih sebebidir.

Limit Switch Tipleri ve Seçimi

Bu kadar çok ve farklı kullanım alanı olan limit switchler bir çok farklı tipte üretilirler. Uygulamacı ve teknik tasarımcı kendi mekanizmasının ve çalışma ortam koşullarının özelliklerini göz önüne alarak doğru seçimi yapmalıdır. Limit switch darbelere ve zor ortam koşullarına maruz kalacak bir yerde kullanılacak ise metal gövdeli tipler, daha kolay koşullarda ise plastik gövdeli tipler tercih edilmelidir. Ortamda aşındırıcı kimyasallar ve asitler var ise, plastik gövdeli tipler metal gövdeli tiplere tercih edilmelidir. Çünkü plastiklerin korozyon dayanımı metallere göre daha iyidir. Uygulamanın ihtiyacına göre, IP sınıfı, kontak yapısı ve kontak sayısı, kafa formu, gövde büyüklüğü gibi faktörler değerlendirilerek seçim yapılır
