PNF201-GF 6 Amper Monofaze Sigortalı Şebeke Filtresi 120v / 250v AC
PNF201-GF 6 Amper Monofaze Şebeke Filtresi 120v / 250v AC

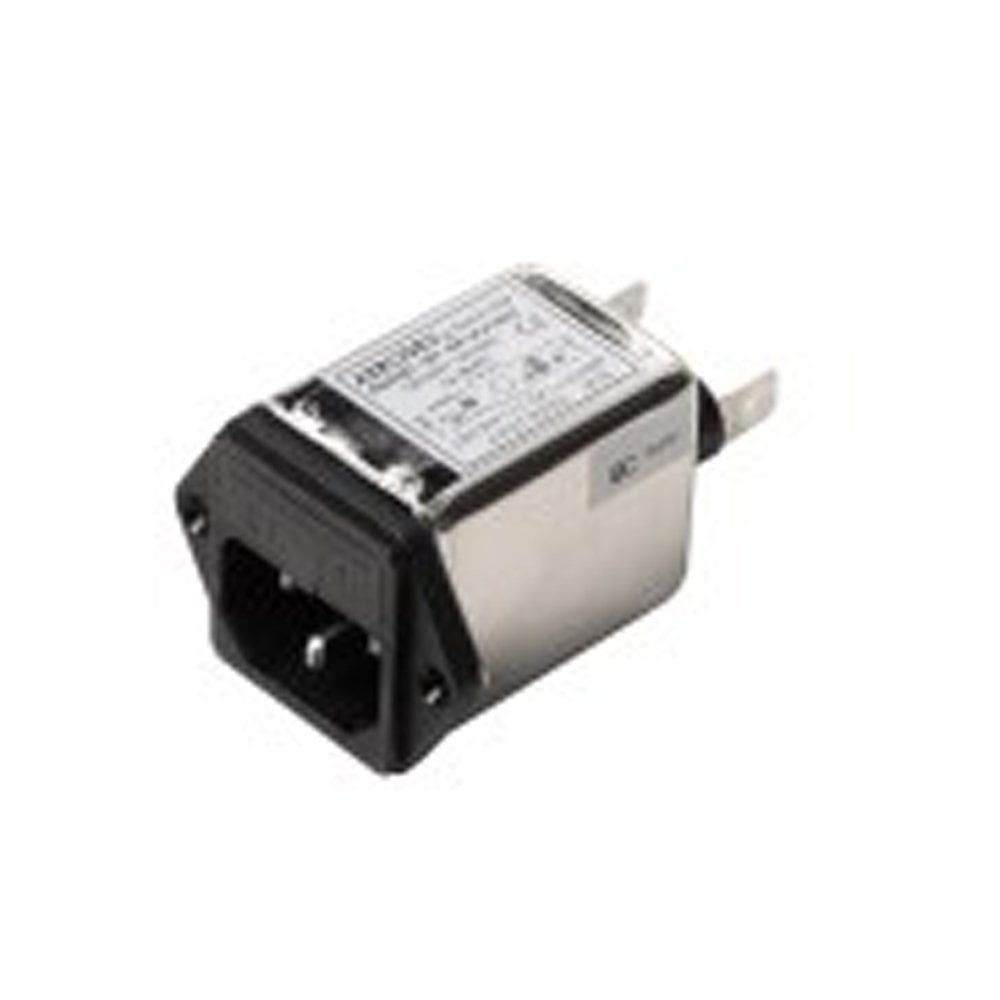

e PNF201-GF Serisi IEC girişi ve sigorta kabı
e PNF201-GFS Serisi IEC-giriş, anahtar ve sigorta kabı
e Kompakt, kurulumu kolay, elektronik cihazlara uygulanabilir, farklı parametreler için çeşitlilik seçeneği
e CE onaylı, özelleştirme kabul edildi
Teknik veri
|
Tür |
Anma Gerilimi |
HiPot |
|
|
Line-Line |
Hat Zemin |
||
|
PNF201 serisi |
250V 50 / 60Hz |
1500VDC, 2sn |
1500VAC, 2s |
Kod açıklaması
PNF201 - G / GF / GFS - * A * * * * * * * 1 2 3 4 5 6 7 8 9 10
-
Temel Katalog numarası
-
Mekanik Yapı tipi kodu, "G (Genel tip), GF (Sigortalı) veya GFS (Sigortalı ve anahtarlı)" olabilir
-
-
3-Anma akımı: 1A , 2A , 3A , 4A , 6A , 8A , 10A
-
Muhafaza şekli ve montaj tipi kodu
|
Dizi |
Sonek |
Boyutlar |
|
PNF201-G |
A-Vida Montajı, Altıgen Yükleme Burcu |
Şekil A |
|
B-Vida Montajı, Altıgen Yükleme Burcu |
Şekil B |
|
|
E-Vida Montajı, Altıgen Yükleme Burcu |
Şekil E |
|
|
F-Vida Montajı, Dairesel Yükleme Burcu |
Şekil F |
|
|
G-Vida Montajı, Dikdörtgen Yükleme Burcu |
Şekil G |
|
|
H-Vida Montajı, Dikdörtgen Yükleme Burcu |
Şekil H |
|
|
I-Kıvrımlı Montaj, Dikdörtgen Yükleme Burcu |
Şekil I |
|
|
PNF201-GF |
L-Vida Montajı, Altıgen Yükleme Burcu |
Şekil L |
|
M-Vida Montajı, Altıgen Yükleme Burcu |
Şekil M |
|
|
N-Vida Montajı, Dairesel Yükleme Burcu |
Şekil N |
|
|
PNF201-GFS |
S- Vida Montajlı, Altıgen Yükleme Burcu |
Şekil S |
|
P- Vida Montajlı, Altıgen Yükleme Burcu |
Şekil P |
-
Şematik tip kodu A = L tipi Şematik B = π tipi Şematik
-
İndüktans
Sonek
Bir
B
C
D
E
F
G
H
ben
J
K
L
İndüktans
+% 50 -% 30 ( mH )
0.2
0.3
0.4
0.6
0.8
1.0
1.5
2.0
2.5
4.0
6.0
10.0
-
Cx'in kapasitesi
Sonek
Bir
B
C
D
Z
Kapasitans ( μ F)
0.047
0.1
0.15
0.22
0
-
Cy Kapasitansı
Sonek
Bir
B
C
D
Z
Kapasite ( n F)
0.33
1.0
2.2
3.3
0
Kaçak Akım 250V 50Hz
< 0.1mA
< 0.25mA
< 0.5mA
< 0.75mA
< 10 μ A
-
Dirençli veya dirençsiz R = dirençli Z = dirençsiz
-
Terminal tipi
C = 6.3 Bağlantı sekmesi X = Giriş teli
