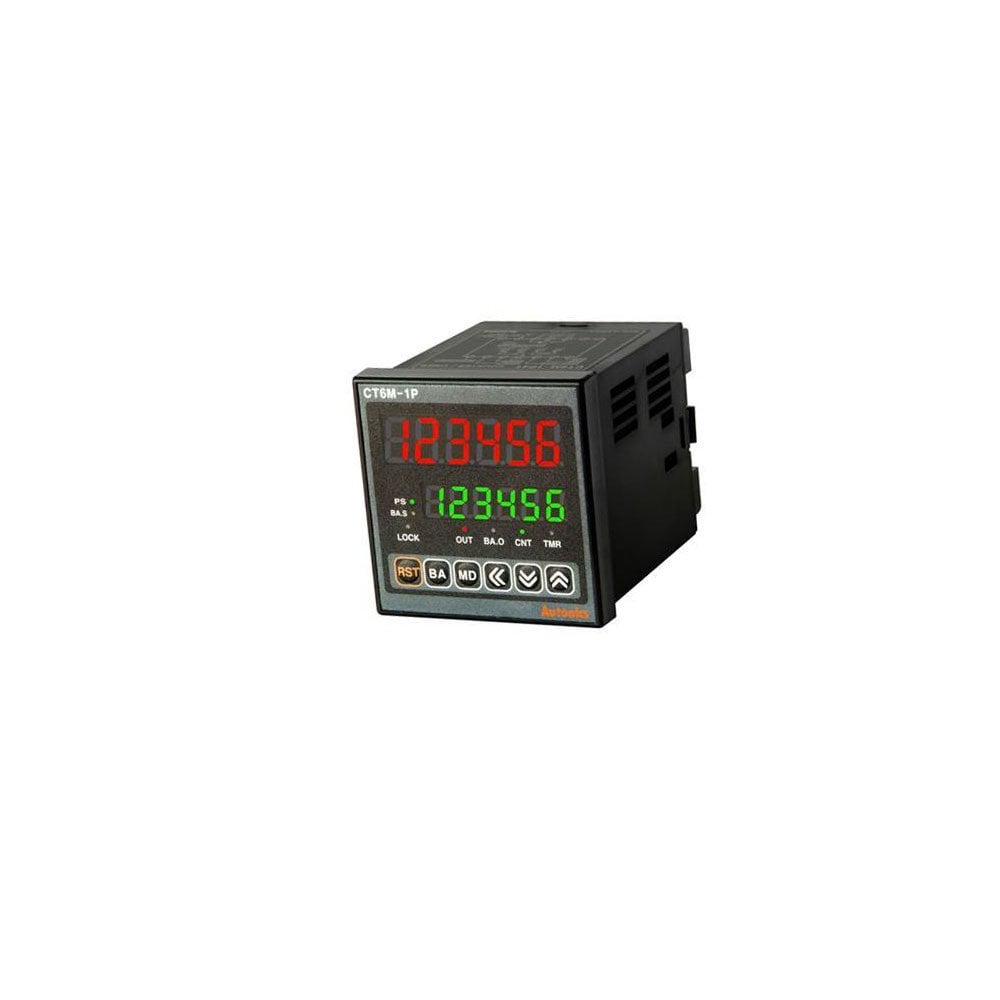

CT6M-1P4 72X72mm 100-240VAC Dokunmatik Tuşlu Sayıcı-Zamanlayıcı
CT6M-1P4 72X72mm 100-240VAC Dokunmatik Tuşlu Sayıcı-Zamanlayıcı
|
Dizi |
CTM |
|
Basamak |
6 |
|
Preset |
Tek Preset |
|
Genişlik |
72 mm |
|
Yükseklik |
72 mm |
|
Uzunluk |
85 mm |
|
Güç Kaynağı |
100-240 VAC |
|
İzin verilen Gerilim Aralığı |
Güç kaynağı 90 ~% 110 |
|
Güç Tüketimi |
Gösterge Tek ön ayarlı: Yaklaşık.5 W, Çift ön ayarlı: Yaklaşık.6 W |
|
Gösterge: Yaklaşık.9 VAC, Tek ve Çift ön ayarlı: Yaklaşık.10 VAC |
|
|
Hız Sayma |
1 cps |
|
30 cps |
|
|
5 kcps |
|
|
0 kcps |
|
|
10 kcps |
|
|
Prescale Aralığı |
0,001-99,999 |
|
Min.Giriş Sinyal Genişliği Sayacı Sıfırlama |
Seçilebilir 1 ms veya 2 ms: Reset girişi |
|
Min.Giriş Sinyal Genişliği Timer Reset |
INA, RESET, ENGELLEME, (CT6-1 hariç) KAZAN RESET: Seçilebilir 1 ms veya 20 ms |
|
Giriş |
Gerilim girişi.Hayır gerilim girişi (PNP, NPN seçilebilir) |
|
[Voltaj girişi] Giriş empedansı: 5.4 kohm, "H" level: 5 - 30 VDC, "L" düzeyi: 0-2 VDC |
|
|
kısa devresi [gerilim girişi Hayır] Empedans - Max .1 k, kısa devre de artık gerilim: açık-devre Max 2 VDC, Empedans: Dk.l00 kohm |
|
|
One-Shot Çıktı |
10 ms |
|
100 ms |
|
|
1000 ms |
|
|
200 ms |
|
|
2000 ms |
|
|
50 ms |
|
|
500 ms |
|
|
5000 ms |
|
|
İletişim Çıktı |
Tek ön ayarlı tipi: SPDT (1c) |
|
İletişim Kapasite |
NC: rezistif yükte 250 VAC 2 A |
|
NO: 250 VAC 3 rezistif yükte |
|
|
Solid State Çıktı |
Tek ön ayar tipi: 2 NPN açık kollektör |
|
Solid-State Kapasite |
Max.100 mA |
|
Max.30 VDC |
|
|
Bellek koruyun |
10 yıl (uçucu olmayan yarı iletken bellek kullanırken) |
|
Harici Sensör Güç |
12 VDC 10%, Max ±.100 mA |
|
Zaman Doğruluğu (Tekrar Hata) |
ON start Güç: Max.. 0.05 sn ± 0.01% ± |
|
Sinyal başlar: Max.0,01% 0,03 sn ±. |
|
|
Zaman Doğruluğu (Set Hata) |
ON start Güç: Max.. 0.05 sn ± 0.01% ± |
|
Sinyal başlar: Max.0,01% 0,03 sn ±. |
|
|
Zaman Doğruluğu (Voltaj Hatası) |
ON start Güç: Max.. 0.05 sn ± 0.01% ± |
|
Sinyal başlar: Max.0,01% 0,03 sn ±. |
|
|
Zaman Doğruluğu (Sıcaklık Hata) |
ON start Güç: Max.. 0.05 sn ± 0.01% ± |
|
Sinyal başlar: Max.0,01% 0,03 sn ±. |
- RS485 haberleşme(Modbus RTU) işlevi: Bilgisayar aracılığı ile parameter okuma ve değer izleme : Ücretsiz ‘DAQMaster’ bilgisayar bağlantı program
- 5A’e yükseltilen kontak kapasitesi(Eski modeler 3A)(CTS,CTM)
- Tek atımlık çıkış süresi 10ms’lik adımlarla 0,01~99,99 aralığında ayarlanabilir
- Değişik giriş/çıkış modları
- 6 haneye kadar ayarlanabilen ölçekleme değeri(0,00001~999999)(4 haneli:0,001~9999)
- CT6M-1P ve CT6M-2P için toplu sayım gösterim modu
- Sayım başlangıç noktası belirleme(ön değer)
- Hafıza koruma işlevi(gösterge modeli için)
- Değişik zaman aralıkları (6 hane: 999,99sn/9999dk59/99999,9sa, 4 hane: 9,999sn)
- Sayıcı/zamanlayıcı mod seçimi
- Çok işlevli sayıcı/zamanlayıcı(829.728 işlev)
- Ölçekleme işlevi
- 10kcps yüksek sayım hızı
- Toplu sayım işlevi(Sadece CT6M-1P, CT6M-2P)
- Seçilebilir Voltaj giriş(PNP)/Kontak giriş(NPN) tipleri
- Flaşör(FK) modunda bağımsız ON/OFF süreleri
- Tuş kilidi
